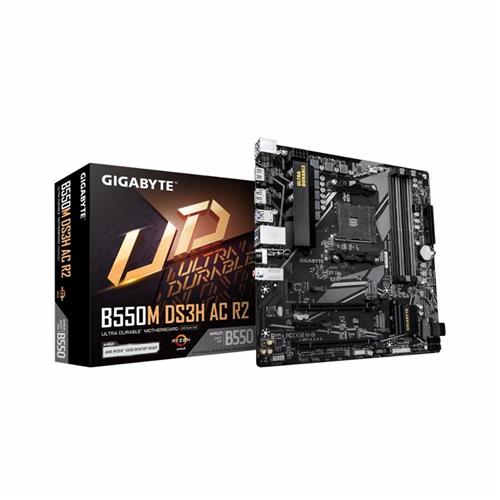

A Placa Mãe Gigabyte B550M DS3H AC R2 é a escolha ideal para quem busca desempenho, conectividade e estabilidade em um formato compacto. Compatível com processadores AMD Ryzen™ de 3ª e 5ª geração, incluindo a série G com gráficos Radeon™, ela oferece suporte a memória DDR4 de até 128 GB com overclocking de até 4733 MHz. Seu chipset B550 permite PCIe 4.0 para placas gráficas, garantindo alto desempenho em jogos e tarefas exigentes. Além disso, conta com Wi-Fi 5 (802.11ac), Bluetooth 4.2 e áudio Realtek® de alta definição. Com portas HDMI, DisplayPort e DVI-D, suporta até três monitores simultâneos, ideal para setups multitarefa. Seu design Micro ATX é perfeito para gabinetes compactos, mantendo a qualidade e durabilidade características da linha Ultra Durable da Gigabyte. Seja para uso doméstico, profissional ou para criação de conteúdo, a B550M DS3H AC R2 oferece uma base sólida e confiável para o seu sistema.
Características:
Marca: Gigabyte
Modelo: B550M DS3H AC R2
Especificações:
CPU:
AMD Socket AM4, suporte para:
Processadores AMD Ryzen™ série 5000 G/
Processadores AMD Ryzen™ série 5000/
Processadores AMD Ryzen™ série 4000 G/ Processadores
AMD Ryzen™ série 3000 G/
Processadores AMD Ryzen™ série 3000
Chipset:
AMD B550
Memória:
4 soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de 32 GB para um único DIMM) de memória do sistema
Suporte para módulos de memória DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8
Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos Integrados:
Processador gráfico integrado com suporte a gráficos AMD Radeon™:
1x DisplayPort, suportando uma resolução máxima de 5120x2880 a 60 Hz
Suporte para DisplayPort versão 1.4, HDCP 2.3 e HDR.
1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.
Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
Áudio:
CODEC Realtek® ALC1220
A saída de linha do painel traseiro suporta áudio DSD.
Áudio de alta definição
2/4/5.1/7.1 canais
Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Slots de Expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Os processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 5.0 x16
Os processadores AMD Ryzen™ série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8
Os processadores AMD Ryzen™ série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4
O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)
Chipset:
- 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4)
Interface de Armazenamento:
1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2280:
Os processadores AMD Ryzen™ série 5000/3000 suportam SSDs SATA e PCIe 4.0x4/x2
Os processadores AMD Ryzen™ série 5000 G/4000 G/3000 G suportam SSDs SATA e PCIe 3.0 x4/x2
1 x conector M.2 (M2B_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 SATA e PCIe 3.0 x2
4 x conectores SATA 6Gb/s
Suporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte
para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
LAN: Chip LAN Realtek® GbE (1 Gbps/100 Gbps/10 Mbps)
Módulo de comunicação sem fio: Realtek® Wi-Fi RTL8821CE
- WIFI 802.11 a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz
- BLUETOOTH 5.0
- Suporte para o padrão sem fio 11ac
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Os processadores AMD Ryzen™ série 5000/3000 suportam o modo PCIe 4.0 x16
Os processadores AMD Ryzen™ série 5000 G/4000 G/3000 G suportam o modo PCIe 3.0x16
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 x slot PCI Express x16 (PCIEX4), com suporte a PCIe 3.0 e execução a x4
- 1 x slot PCI Express x1 (PCIEX1), com suporte a PCIe 3.0 e execução a x1
USB:
CPU:
- 4 portas USB 3.2 Gen 1 no painel traseiro
Chipset:
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno
- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
- 4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Aviso de falha do ventilador
Controle de velocidade do ventilador
Conectores painel traseiro:
2 portas USB 2.0/1.1
1 porta PS/2 para teclado/mouse
1 porta HDMI (Observação)
1 DisplayPort (Observação)
4 portas USB 3.2 Gen 1
1 porta RJ-45
2 conectores de antena
3 conectores de áudio
Conectores de E/S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 12 V de 8 pinos
1 x conector de ventoinha da CPU
2 x conectores de ventoinha do sistema
2 x conectores de tira de LED endereçáveis
??2 x conectores de tira de LED RGB
1 x conector de tira de LED do cooler da CPU/tira de LED RGB 2 x
conectores de soquete M.2 3
4 x conectores SATA 6 Gb/s
1 x conector do painel frontal 1 x
conector de áudio do painel frontal 1 x
conector USB Tipo-C®, com suporte a
USB 3.2 Gen 1 1 x conector USB 3.2 Gen 1 1
x conector USB 2.0/1.1
1 x conector Trusted Platform Module (TPM) (2x6 pinos, somente para o módulo GC-TPM2.0_S)
1 x conector de porta serial
1 x jumper Clear CMOS
1 x botão Q-Flash Plus
Bios:
1 x 128 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bitsFator de forma
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
