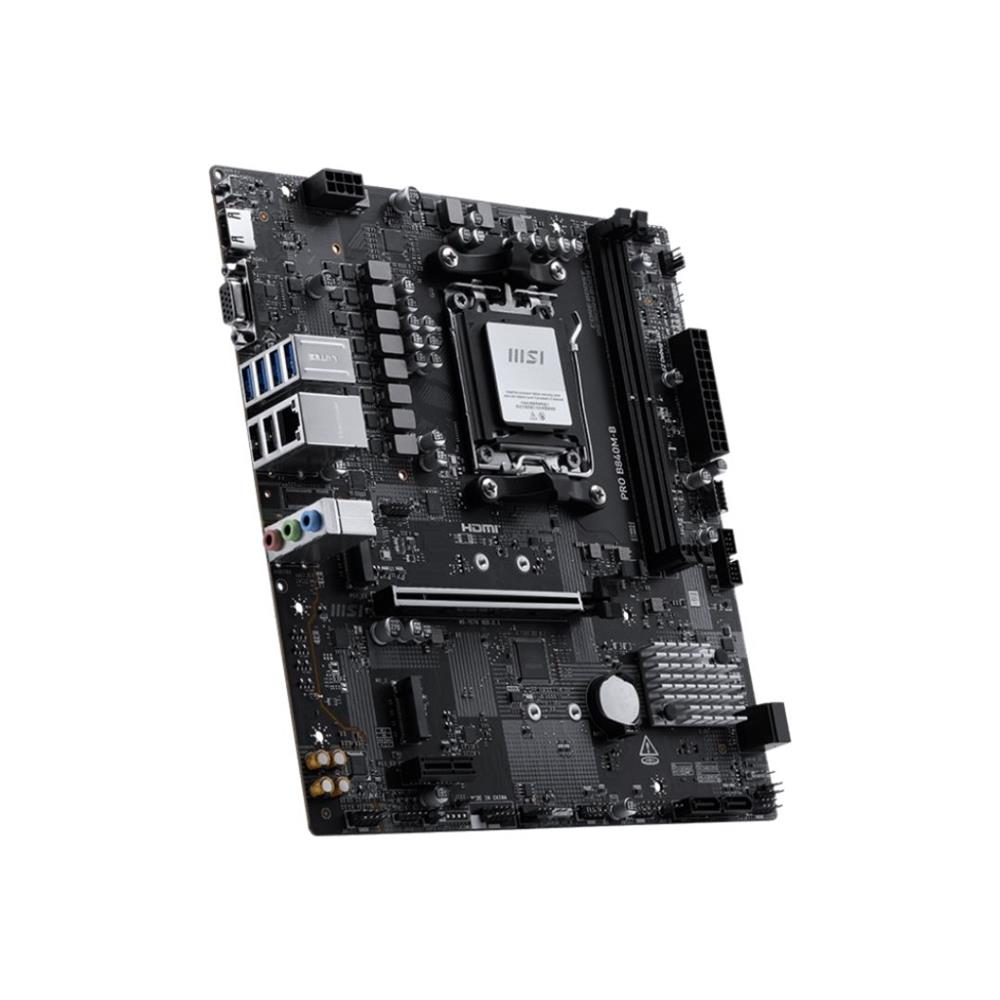

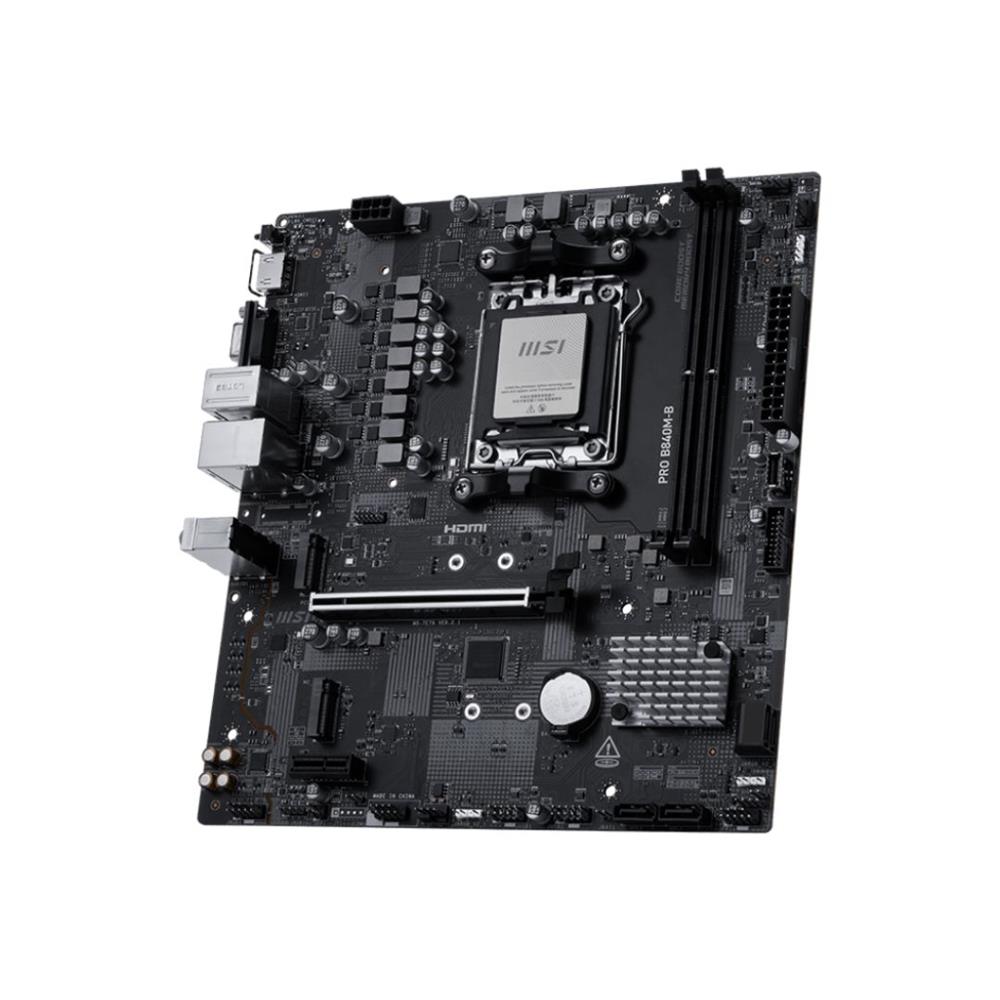

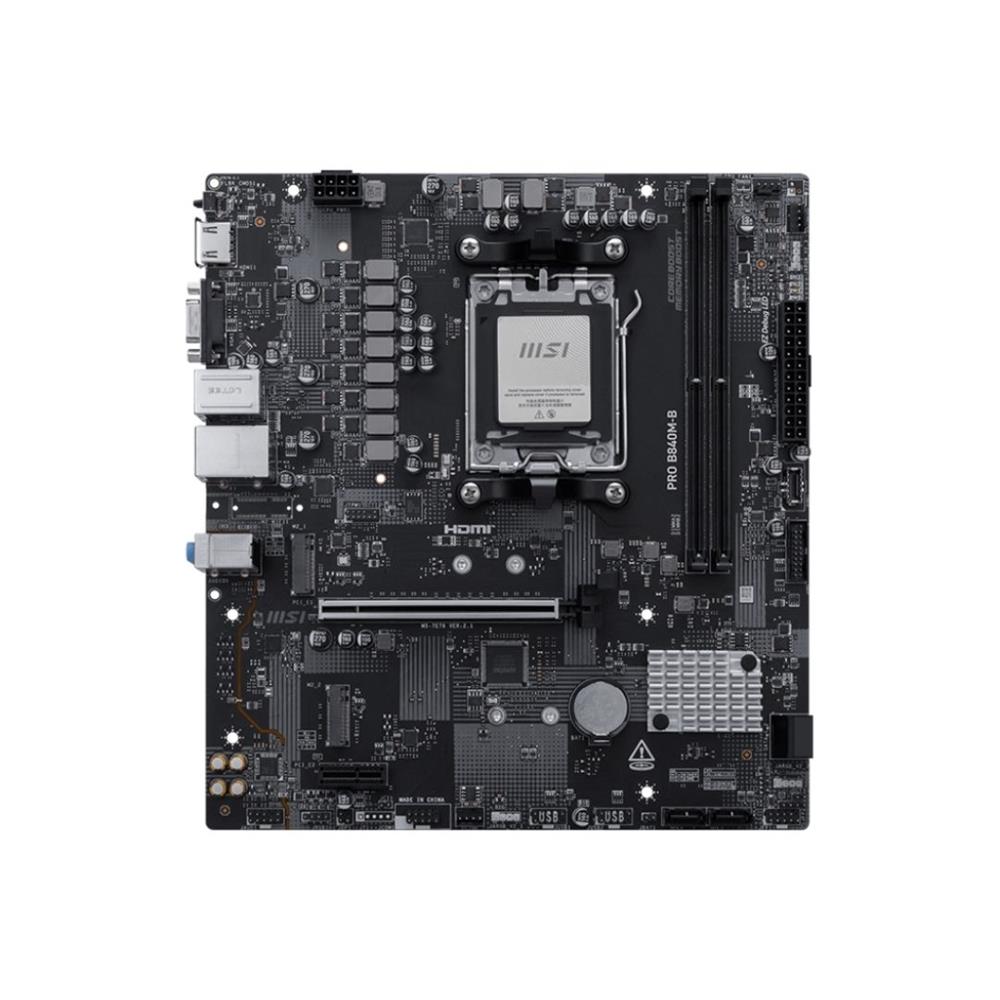

A MSI PRO B840M-B é uma placa-mãe mATX projetada para sistemas com processadores AMD Ryzen nas séries 7000, 8000 e 9000, usando soquete AM5. Ela conta com dois slots DDR5 (até 128 GB) suportando frequências de até 8000+ MT/s em overclock com perfis EXPO. Para expansão, oferece um slot PCIe 4.0 x16 e um PCIe 3.0 x1, além de duas entradas M.2 (uma delas PCIe 4.0 x4) e quatro portas SATA. A conectividade é reforçada por uma rede 2,5 GbE (Realtek 8125), saídas HDMI 2.1 e VGA para gráficos integrados, e uma porta USB-C frontal. Para alimentação e confiabilidade, há 6+2 fases de energia com suporte a tecnologias como Core Boost e EZ OC. O áudio é de 7.1 canais (Realtek ALC897), e há suporte a RAID para armazenamento. Essa placa é ideal para quem quer montar um PC compacto, estável e moderno, seja para estações de trabalho, criadores de conteúdo ou até gamers que não precisam de muitos slots de expansão.
Características:
Marca: MSI
Modelo: PRO B840M-B
Especificações:
Chipset: AMD B840
CPU: Compatível com processadores AMD Ryzen™ das séries 9000/8000/7000 para desktops
com soquete AM5.
Memória:
2 slots DDR5 UDIMM, capacidade máxima de memória de 128 GB.
Suporte para memória DDR5 8000 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s
Frequência máxima de overclock dos processadores Ryzen™ Série 9000:
1DPC 1R: velocidade máxima de até 8000+ MT/s
1DPC 2R: velocidade máxima de até 7200+ MT/s.
Suporta AMD POR Speed ??e JEDEC Speed.
Suporta overclock de memória e AMD EXPO ™.
Suporta modo Dual-Channel.
Suporta memória não-ECC e sem buffer.
Suporta CUDIMM, somente no modo de bypass do driver de clock*.
O suporte a CUDIMM e a frequência de inicialização POR podem variar de acordo com a série da CPU, com overclock manual disponível após a inicialização. Algumas CPUs podem não inicializar, mas futuras atualizações da BIOS melhorarão a compatibilidade.
Os slots DIMM desta placa-mãe possuem travas de um lado só.
A compatibilidade de memória e as velocidades suportadas podem variar dependendo da configuração da CPU e da memória. Para obter informações detalhadas, consulte a Lista de Compatibilidade de Memória disponível na página de Suporte do produto ou visite
Gráficos integrados
1x HDMI™
Compatível com HDMI ™ 2.1, resolução máxima de 4K a 60Hz*
1x VGA
Compatível com VGA, resolução máxima de 2048x1536 a 50Hz, 2048x1280 a 60Hz, 1920x1200 a 60Hz*
*Disponível apenas em processadores com placa gráfica integrada. As especificações gráficas podem variar dependendo da CPU instalada.
Slot
1 slot PCI-E x16
1 slot PCI-E x1
PCI_E1 Gen PCIe 4.0 suporta até x16 (da CPU)
PCI_E2 Gen PCIe 3.0 suporta até x1 (do chipset)
Slot PCI_E1
Suporta PCIe 4.0 x16 (para processadores Ryzen™ série 9000/7000)
Suporta PCIe 4.0 x8 (para processadores Ryzen™ série 8700/8600/8400)
Suporta PCIe 4.0 x4 (para processadores Ryzen™ série 8500/8300)
Áudio Áudio de alta definição Realtek® ALC897
de 7.1 canais
Armazenar 2x M.2
M.2_1 Fonte (da CPU) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260
M.2_2 Fonte (da CPU) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260
4x SATA 6G
Slot M2_2
Suporta até PCIe 4.0 x4
Suporta até PCIe 4.0 x2 (Para processadores Ryzen™ série 8500/8300)
ATAQUE
Suporta RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA.
Suporta RAID 0 e RAID 1 para dispositivos de armazenamento M.2 NVMe.
USB
2 portas USB 2.0 (traseiras)
4 portas USB 2.0 (frontais)
4 portas USB 5Gbps Tipo A (traseiras)
2 portas USB 5Gbps Tipo A (frontais)
1 porta USB 5Gbps Tipo C (frontal)
LAN: Realtek ® 8125D 2.5G LAN
E/S interna
1 conector de alimentação (ATX_PWR)
1 conector de alimentação (CPU_PWR)
1 ventoinha da CPU
2 ventoinhas do sistema
2 conectores para painel frontal (JFP)
1 conector de intrusão no chassi
(JCI) 1 conector de áudio frontal (JAUD)
1 porta COM (JCOM)
3 conectores para LED RGB endereçável V2 (JARGB_V2)
1 conector para LED RGB (JRGB)
1 conector para pinos TPM (compatível com TPM 2.0)
4 portas USB 2.0
2 portas USB 5Gbps Tipo A
1 porta USB 5Gbps Tipo C
RECURSO DE LED
4 LEDs de depuração EZ,
1 LED de detecção de memória EZ.
