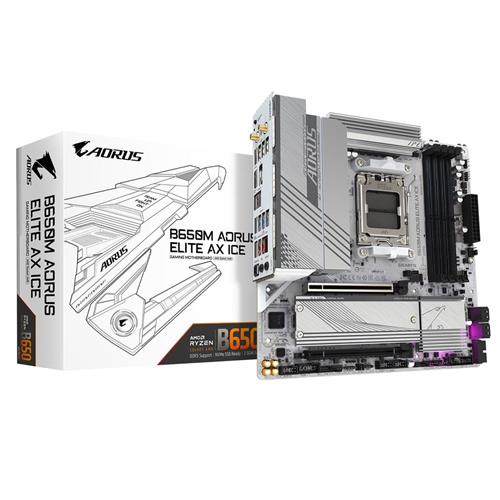

Placa Mãe Gigabyte B650M Aorus Elite AX Ice, Wi-Fi 6E, Chipset B650, AMD AM5, mATX, DDR5

Placa Mãe Gigabyte B650M AORUS ELITE AX ICE, Chipset B650, AMD AM5, MATX, DDR5

AMD Socket AM5:

Suporta processadores AMD Ryzen™ Série 7000

Desempenho incomparável:

Solução VRM digital dupla de 12+2+2 fases

DDR5 de canal duplo:

4*DIMMs com suporte para módulos de memória AMD EXPO™ e Intel® XMP

Armazenamento super rápido:

1 * conector PCIe 5.0 x4 e 1 * PCIe 4.0 x4 M.2

Design térmico avançado e proteção térmica M.2:

para garantir estabilidade de energia VRM e desempenho de SSD 25110 M.2

FICHA TÉCNICA:

Características:

Marca: Gigabyte

Modelo: B650M A ELITE AX ICE

Especificações:

CPU:

AMD Socket AM5, suporte para:

Processadores AMD Ryzen™ Série 7000 / Ryzen™ 8000

* Consulte a "Lista de suporte de CPU" para obter mais informações.

Chipset: AMD B650

Memória:

Suporte para DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200( OC)/ 6000(OC)/5600(OC)/5200/4800/4400 MT/s módulos de memória

4 soquetes DIMM DDR5 com suporte para até 192 GB (48 GB de capacidade DIMM única) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para não -Módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer ECC

Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados ( velocidade) e número de módulos DRAM, consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos integrados:

Processador gráfico integrado com suporte para gráficos AMD Radeon™:

1 x DisplayPort, com suporte para resolução máxima de 3840x2160@144 Hz

* Suporte para versão DisplayPort 1.4 e HDR.

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

Realtek® Audio CODEC

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

LAN:

Chip LAN Realtek® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:

Realtek® Wi-Fi 6E RTL8852CE

- WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

- BLUETOOTH 5.3

- Suporte para padrão sem fio 11ax 160 MHz

(a taxa de dados real pode variar dependendo do ambiente e equipamento.)

Slots de expansão:

CPU:

- 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4)

Interface de armazenamento:

CPU:

- 1 x conector M.2 (soquete 3, chave M, tipo 25110/2280 PCIe 5.0 (Nota) suporte SSD x4/x2) (M2A_CPU)

- 1 x conector M.2 (soquete 3, chave M, tipo 22110) /2280 PCIe 4.0 x4/x2 SSD) (M2B_CPU)

Chipset:

- 4 x conectores SATA 6Gb/s Suporte

RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe

Suporte RAID 0, RAID 1 e RAID 10 para SATA dispositivos de armazenamento

USB:

CPU:

- 1 x porta USB Type-C® no painel traseiro, com suporte para USB 3.2 Gen 2

- 2 x portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro

CPU + Hub USB 2.0:

- 4 x USB Portas 2.0/1.1 no painel traseiro

Chipset:

- 1 porta USB Type-C® com suporte para USB 3.2 Gen 2x2, disponível através do conector USB interno

- 3 portas USB 3.2 Gen 1 (1 porta no painel traseiro, 2 portas disponível através do conector USB interno)

- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Chipset+Hub USB 3.2 Gen 1:

- 4 portas USB 3.2 Gen 1 no painel traseiro

Conectores internos de E/S:

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x cabeçote de ventilador de CPU

1 x cabeçote de ventilador de CPU/bomba de resfriamento de água

3 x cabeçotes de ventilador de sistema

1 x cabeçote de ventilador de sistema/bomba de resfriamento de água

2 x LED endereçável cabeçalhos de tira

2 x cabeçalhos de tira de LED RGB

1 x cooler de CPU tira de LED/cabeçalho de tira de LED RGB

2 x soquete M.2 3 conectores

4 x conectores SATA 6 Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x tipo USB- C®, com suporte para USB 3.2 Gen 2x2

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x conector de porta serial

1 x conector de placa adicional THB_U4

1 x cabeçalho Trusted Platform Module (para GC-TPM2. 0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 módulo SPI V2 apenas)

1 x botão de reinicialização

1 x jumper de reinicialização

1 x jumper CMOS transparente

Conectores do painel traseiro:

1 x botão Q-Flash Plus

2 x conectores de antena SMA (2T2R)jk

1 x DisplayPort

1 x porta HDMI

1 x porta USB Type-C®, com suporte para USB 3.2 Gen 2

2 x portas USB 3.2 Gen 2 Type-A (vermelhas) )

5 x portas USB 3.2 Gen 1

4 x portas USB 2.0/1.1

1 x porta RJ-45

1 x conector de saída óptica S/PDIF

2 x conectores de áudio

Controlador de E/S: Chip controlador de E/S iTE

Monitoramento de H/W:

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:

1 x flash de 256 Mbit

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:

Suporte para Centro de Controle GIGABYTE (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Fator de forma: Fator de forma Micro ATX; 24,4 cm x 24,4 cm
