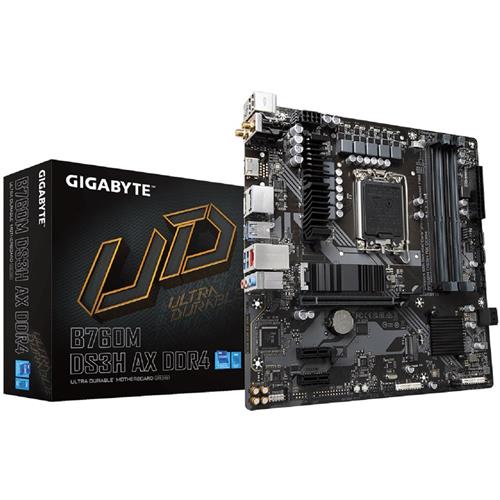

GIGABYTE B760M DS3H AX DDR4
A B760M DS3H AX DDR4 suporta processadores Intel® Core™ 14th/ 13th /12th, dois conectores M.2 PCIe 4.0 e quatro memórias DDR4 de até 5333 MHz (O.C.), sendo a escolha ideal para quem busca potência e eficiência.
As placas-mãe GIGABYTE B760 estão prontas para funcionar com dispositivos PCIe 4.0, que devem ter largura de banda tripla em relação aos dispositivos PCIe 3.0 atuais.
Pensando na durabilidade, a GIGABYTE fornece uma solução térmica para dispositivos SSD M.2. A proteção térmica M.2 evita travamentos e gargalos de SSDs M.2 de alta velocidade, pois ajuda a dissipar o calor antes que ele se torne um problema.
A mais recente solução sem fio 802.11ax WIFI 6E com nova banda dedicada de 6 GHz, permite desempenho sem fio gigabit, fornece streaming de vídeo suave, melhor experiência de jogo, poucas conexões perdidas e velocidades de até 2,4 Gbps. Além disso, o Bluetooth 5 oferece alcance 4X superior ao BT 4.2 e com transmissão mais rápida.
FICHA TÉCNICA:
Características:
Marca: Gigabyte
Modelo: B760M DS3H AX DDR4
Especificações:
CPU:
Soquete LGA1700: suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 13ª e 12ª geração
O cache L3 varia com a CPU
Chipset: Intel® B760 Express
Memória:
Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 Módulos de memória MT/s
4 x Soquetes DDR DIMM com suporte para até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos:
Processador gráfico integrado-Intel® HD Graphics support:
1 x Porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até três telas ao mesmo tempo
Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.
Suporte para saída S/PDIF
LAN: Chip Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Comunicação sem fio:
AMD Wi-Fi 6E RZ608 (MT7921K) (para PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.2
Suporte para padrão sem fio 11ax 80MHz e taxa de dados de até 1,2 Gbps
Intel ® Wi-Fi 6E AX210 (para PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Intel ® Wi-Fi 6E AX211 (para PCB rev. 1.2)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Realtek ® Wi-Fi 6E RTL8852CE (para PCB rev. 1.3)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão:
CPU: 1 x Slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16
Chipset: 2 x Slots PCI Express x1, suportando PCIe 3.0 e rodando em x1
Armazenamento:
CPU: 1 x Conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
1 x Conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2P_SB)
4 x Conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
1 x Porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2
5 x Portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 x Portas USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
4 x Portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores de internos:
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x Conector da ventoinha da CPU
3 x Conectores da ventoinha do sistema
1 x Conector de faixa de LED endereçável
1 x Conector de faixa de LED RGB
2 x Conectores M.2 Socket 3
4 x Conectores SATA 6Gb/s
1 x Conector do painel frontal
1 x Conector de áudio do painel frontal
1 x Conector USB 3.2 Gen 1
2 x Conectores USB 2.0/1.1
1 x Conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x Conector de saída S/PDIF
1 x Botão Q-Flash Plus
1 x Botão de reset
1 x Jumper de reset
1 x Jumper CMOS claro
Painel Traseiro:
2 x Portas USB 2.0/1.1
1 x Porta de teclado/mouse PS/2
2 x Conectores de antena SMA (2T2R)
1 x Porta HDMI
2 x DisplayPorts
3 x Portas USB 3.2 Gen 1
1 x Porta USB Type-C ®, com suporte para USB 3.2 Gen 2
1 x Porta RJ-45
3 x Conectores de áudio
Controlador de E/S: Chip Controlador iTE ® I/O
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade da ventoinha
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha da ventoinha
Controle de velocidade da ventoinha
* Se a função de controle de velocidade da ventoinha é suportada dependerá do cooler que você instalar.
BIOS:
1 flash de 128 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas:
Suporte GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Suporte Q-Flash
Suporte Q-Flash Plus
Software:
Norton® Internet Security (OEM version)
LAN bandwidth management software
Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Formato: Micro ATX; 24,4 cm x 24,4 cm
