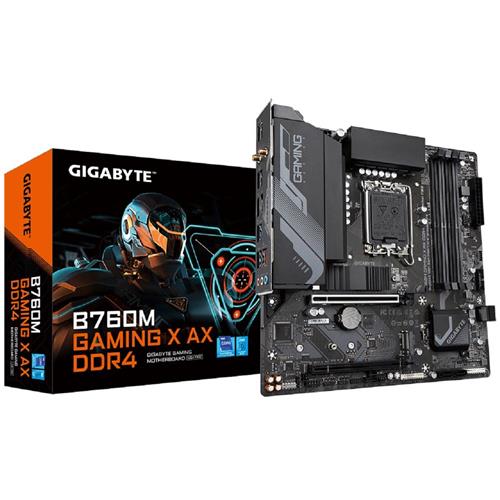

Placa Mãe Gigabyte B760M Gaming X AX, Chipset B760, Intel LGA 1700, mATX, DDR4
A B760M Gaming X AX DDR4 suporta processadores Intel® Core™ 14th/ 13th /12th, dois conectores M.2 PCIe 4.0 e quatro memórias DDR4 de até 5333 MHz (O.C.), sendo a escolha ideal para quem busca potência e eficiência.
FICHA TÉCNICA:
Características:
Marca: Gigabyte
Modelo: B760M GAMING X AX DDR4
Especificações:
CPU:
Soquete LGA1700: suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 13ª e 12ª geração
O cache L3 varia com a CPU
Chipset: Intel® B760 Express
Memória:
Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 Módulos de memória MT/s
4 x Soquetes DDR DIMM com suporte para até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos:
Processador gráfico integrado-Intel® HD Graphics support:
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
1 x Porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.
Suporte para saída S/PDIF
LAN: Chip Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Comunicação sem fio:
AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.2
Suporte para padrão sem fio 11ax 80MHz e taxa de dados de até 1,2 Gbps
Intel ® Wi-Fi 6E AX210 (PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Intel® Wi-Fi 6E AX211 (PCB rev . 1.2/PCB rev. 1.4)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.3)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão:
CPU:
1 x Slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 x Slot PCI Express x16, suportando PCIe 3.0 e rodando em x4 (PCIEX4)
Armazenamento:
CPU:
1 x Conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
1 x Conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2P_SB)
4 x Conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
1 x Porta USB Type-C ® com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
5 x Portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
1 x Porta USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
8 x Portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores de internos:
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x Conector da ventoinha da CPU
3 x Conectores da ventoinha do sistema
2 x Conectores de faixa de LED endereçáveis
2 x Conectores de faixa de LED RGB
2 x Conectores M.2 Socket 3
4 x Conectores SATA 6Gb/s
1 x Conector do painel frontal
1 x Conector de áudio do painel frontal
1 x Conector de saída S/PDIF
1 x Conector USB Type-C ® , com suporte para USB 3.2 Gen 2
1 x Conector USB 3.2 Gen 1
2 x Conectores USB 2.0/1.1
2 x Conectores de placa complementar Thunderbolt™
1 x Conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x Conector de porta serial
1 x Botão de reset
1 x Botão Q-Flash Plus
1 x Jumper de reset
1 x Jumper CMOS claro
Painel Traseiro:
3 x Portas USB 3.2 Gen 1
5 x Portas USB 2.0/1.1
2 x Conectores de antena SMA (2T2R)
1 x Porta HDMI 2.0
1 x DisplayPort
1 x Porta RJ-45
3 x Conectores de áudio
Controlador de E/S: Chip Controlador iTE ® I/O
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade da ventoinha
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha da ventoinha
Controle de velocidade da ventoinha
* Se a função de controle de velocidade da ventoinha é suportada dependerá da ventoinha que você instalar.
BIOS:
1 flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Dimensões: Micro ATX; 24,4 cm x 24,4 cm
