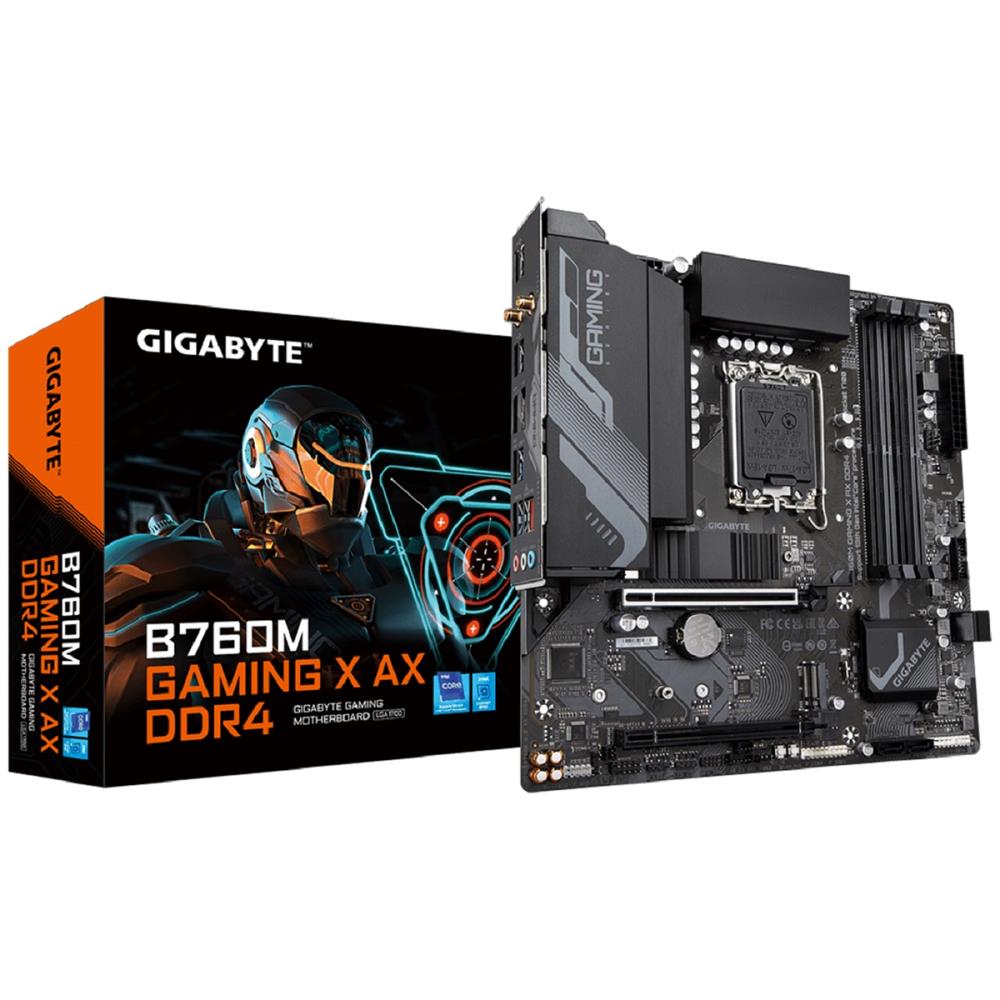

PLACA MÃE GIGABYTE B760M GAMING X AX DDR4, CHIPSET B760, INTEL LGA 1700, MATX, DDR5
Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e fornece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe GIGABYTE são equipadas com solução de energia atualizada, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.
DESIGN TÉRMICO EXCEPCIONAL
O desempenho sem aceleração das placas-mãe GIGABYTE é garantido pelo design térmico inovador e otimizado para garantir a melhor estabilidade de CPU, Chipset, SSD e baixas temperaturas sob aplicativos de carga total e desempenho de jogos.
CONECTIVIDADE
As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incríveis de transferência de dados através da próxima geração de rede e armazenamento.
FICHA TÉCNICA:
Características:
Marca: Gigabyte
Modelo: B760M GAMING X AX
Especificações:
CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
O cache L3 varia de acordo com a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.)
Chipset:
Chipset Intel® B760 Express
Memória:
Suporte para DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s módulos de memória
4 x soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de 64 GB single DIMM) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (opera em modo não ECC)
Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM, consulte a "Lista de suporte de memória" para obter mais informações.)
Gráficos integrados:
Processador gráfico integrado - Suporte para gráficos Intel® HD:
1 x DisplayPort, com suporte para uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para Versão DisplayPort 1.2 e HDCP 2.3
1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para S/PDIF Out
LAN:
Chip Realtek® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Realtek® Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de Expansão:
CPU:
1 slot PCI Express x16, suportando PCIe 4.0 e rodando a x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 x slot PCI Express x16, com suporte a PCIe 3.0 e rodando a x4 (PCIEX4)
Interface de Armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
1 x porta USB Type-C® com suporte a USB 3.2 Gen 2, disponível por meio do conector USB interno
5 x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis por meio do conector USB interno header)
1 x porta USB 2.0/1.1 no painel traseiro
Chipset+2 Hubs USB 2.0:
8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos headers USB internos)
Conectores Internos I/O:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 8 pinos de 12 V
1 x header de ventoinha da CPU
3 x headers de ventoinha do sistema
2 x headers de tira de LED endereçáveis
2 x headers de tira de LED RGB
2 x conectores M.2 Socket 3
4 x conectores SATA 6Gb/s
1 x header do painel frontal
1 x header de áudio do painel frontal
1 x header de saída S/PDIF
1 x header USB Type-C®, com suporte USB 3.2 Gen 2
1 x header USB 3.2 Gen 1
2 x headers USB 2.0/1.1
2 x conectores de placa adicional Thunderbolt™
1 x Trusted Cabeçalho do módulo de plataforma (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x jumper Clear CMOS

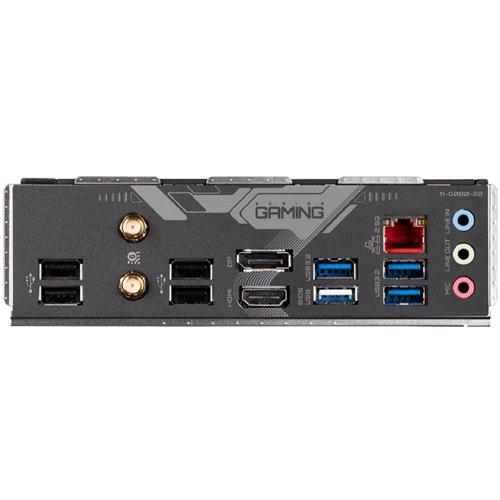

Conectores Painel Traseiro:
3 x portas USB 3.2 Gen 1
5 x portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 x porta HDMI 2.0
1 x DisplayPort
1 x porta RJ-45
3 x conectores de áudio
Controlador I/O:
Chip controlador iTE® I/O
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do ventilador que você instalar.
BIOS:
1 x 256 Mbit flash
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Exclusivas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Pacote de Software:
Norton® Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN
Sistema Operacional:
Suporte para Windows 11 64 bits
Suporte para Windows 10 64 bits
Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
