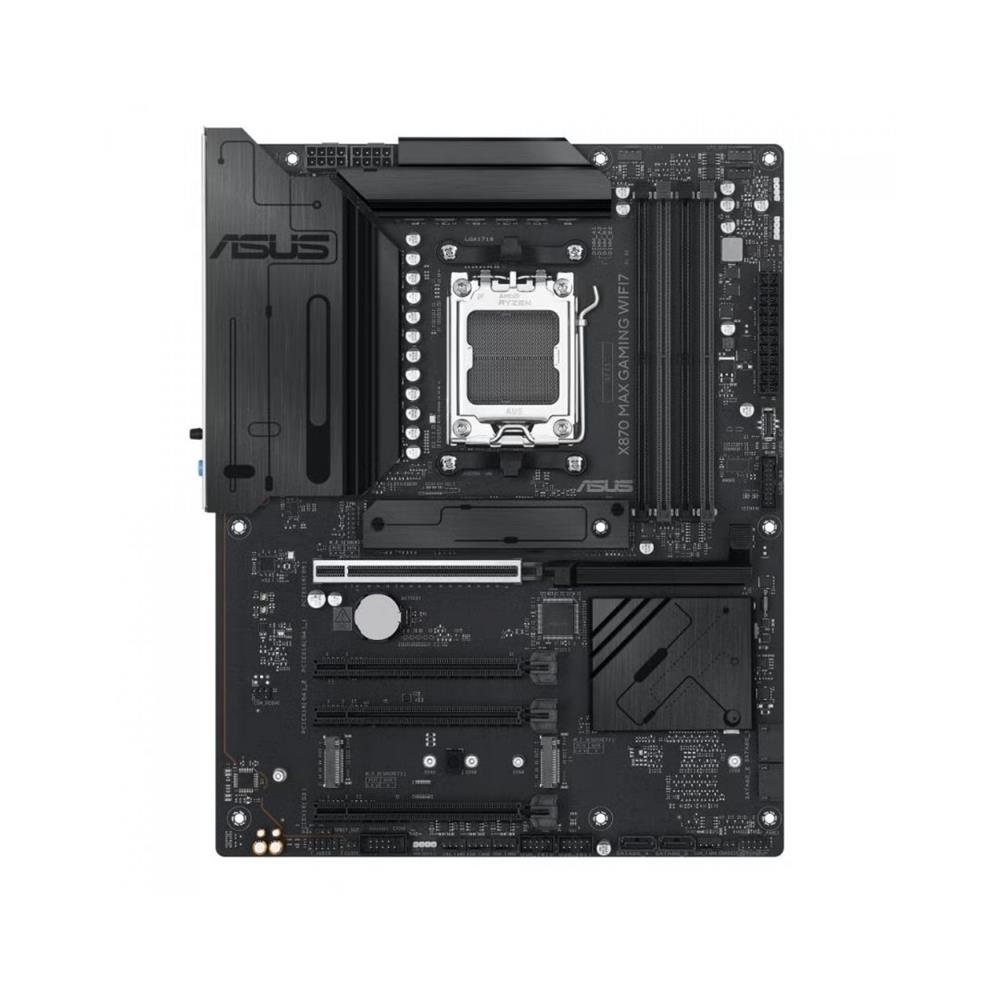

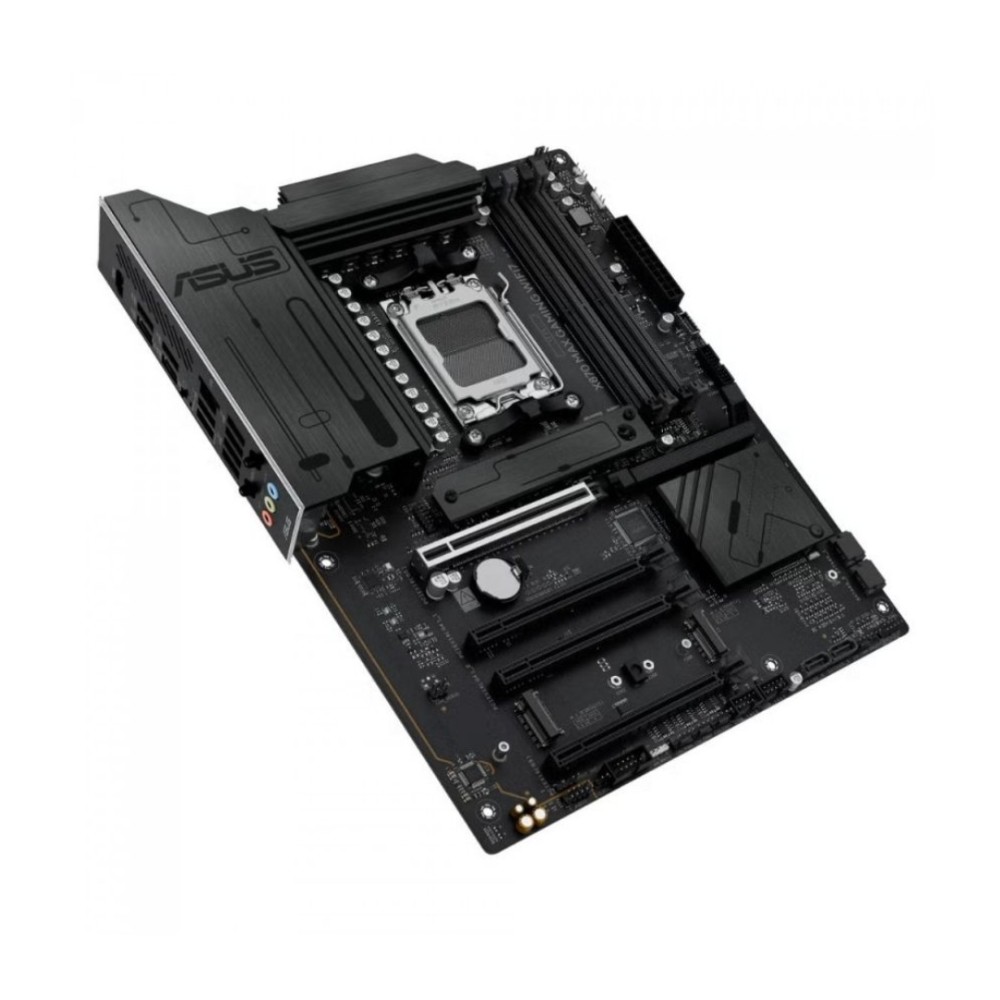

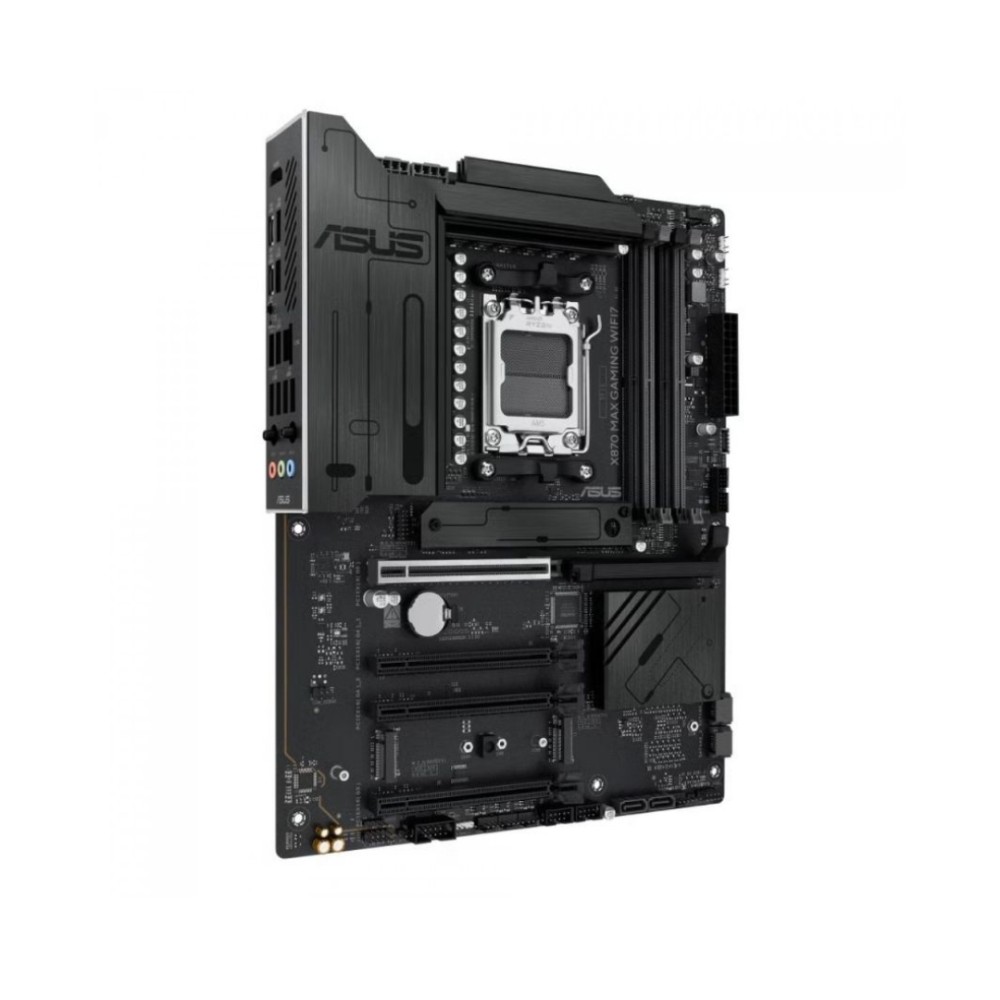

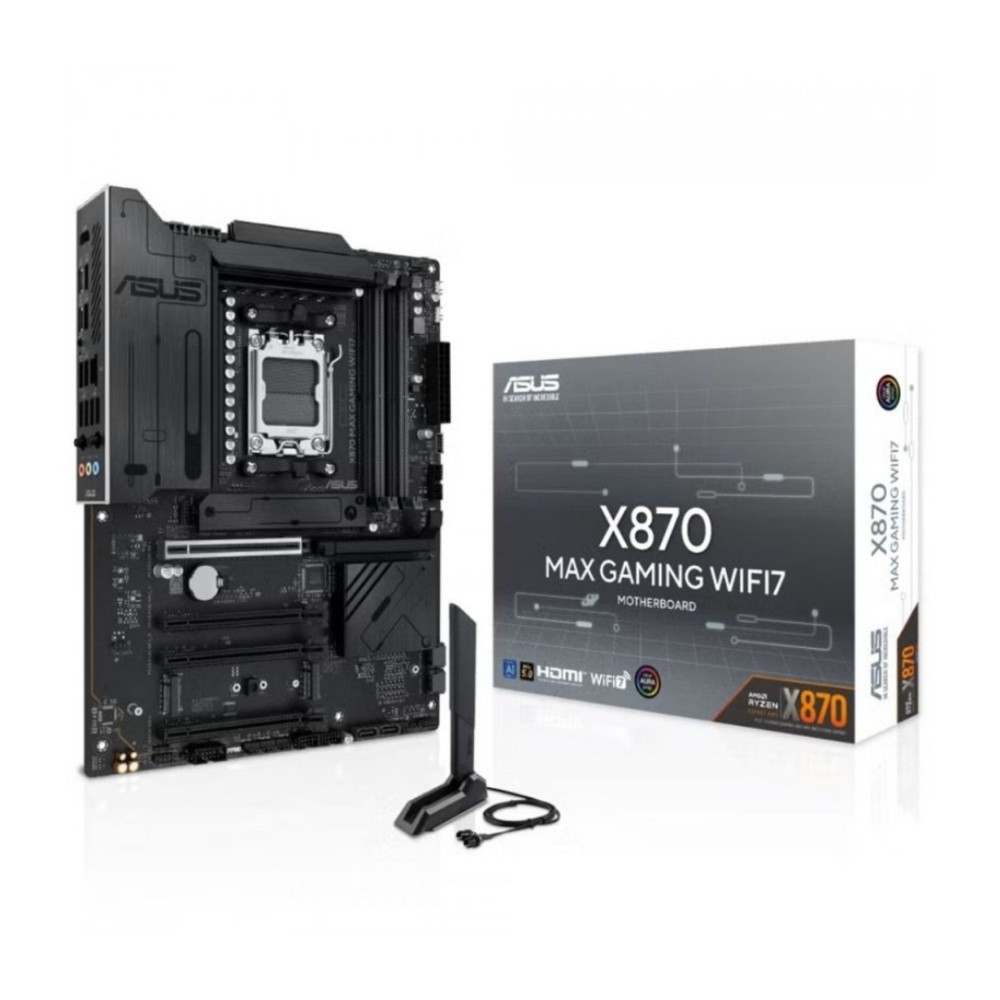

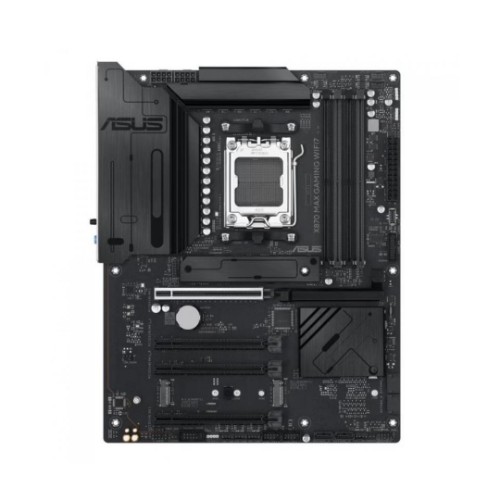

A ASUS X870 MAX Gaming WiFi7 é uma placa-mãe ATX de alto desempenho projetada para processadores AMD Ryzen das séries 9000, 8000 e 7000 com soquete AM5. Possui design robusto com VRM de 12+2+1 fases de 80 A e PCB de oito camadas, garantindo estabilidade mesmo em cenários exigentes. Compatível com memórias DDR5 e perfis EXPO ou AEMP, permite frequências superiores a 8000 MT/s, oferecendo excelente desempenho em multitarefa e jogos. Conta com três slots M.2 — um deles PCIe 5.0 x4 — e quatro portas SATA 6 Gb/s, além de conectividade de ponta com Wi-Fi 7, Ethernet 2.5 Gb e portas USB4 de 40 Gbps. Ideal para quem busca uma plataforma de última geração, preparada para overclocking, jogos em 4K e criação de conteúdo profissional.
Características:
Marca: Asus
Modelo: 90MB1LY0-M0EAY0
Especificações:
CPU:
AMD Socket AM5 para processadores de desktop AMD Ryzen ™ séries 9000, 8000 e 7000
Chipset:
Chipset AMD X870
Memória:
4 slots DIMM, máx. 256 GB, DDR5
Suporta até 8000+ MT/s(OC) com processadores Ryzen ™ séries 9000 e 8000 e 7000
DIMM ECC e não ECC, sem buffer*
Arquitetura de memória de canal duplo
Suporta AMD Extended Profiles for Overclocking (EXPO ™ )
ASUS Enhanced Memory Profile (AEMP)
Os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da CPU e da configuração de memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/download-center/ . Os ajustes serão feitos com base nas especificações dos produtos de memória produzidos em massa disponíveis no mercado.
A memória DDR5 não ECC e sem buffer suporta a função On-Die ECC.
Gráficos:
1 porta HDMI ™
2 portas USB4® ( 40 Gbps) com suporte para saídas de vídeo USB Tipo C® ***
As especificações gráficas podem variar entre os tipos de CPU. Consulte as especificações da CPU AMD.
Suporta 4K a 60 Hz, conforme especificado em HDMI 2.1.
Suporta no máximo 4K a 60 Hz, conforme especificado em DisplayPort 1.4a.
O suporte à resolução VGA depende da resolução do processador ou da placa gráfica.
Slots de Expansão:
Processadores AMD Ryzen ™ séries 9000 e 7000 para desktop*
1 slot PCIe 5.0 x16 (suporta modo x16) Processadores
AMD Ryzen ™
séries 8000 para desktop 1 slot PCIe 4.0 x16 (suporta modo x8/x4)**
Chipset AMD X870
2 slots PCIe 4.0 x16 (suporta modo x1)
1 slot PCIe 3.0 x16 (suporta modo x1)***
Verifique a tabela de bifurcação PCIe no site de suporte ( https://www.asus.com/support/FAQ/1037507/ ).
As especificações variam de acordo com o tipo de CPU.
O slot PCIEX16(G3) compartilha largura de banda com portas SATA6G_3 e SATA6G_4. Ambas as portas SATA serão desabilitadas quando o slot PCIEX16(G3) estiver em execução. Você pode entrar no BIOS para ajustar as configurações padrão conforme necessário.
Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/download-center/ para obter a lista de periféricos suportados.
Armazenamento:
Total suporta 3 slots M.2 e 4 portas SATA 6Gb/s* Processadores
AMD Ryzen ™ séries 9000 e 7000 para desktop
Slot M.2_1 (chave M), tipo 2280 (suporta modo PCIe 5.0 x4)
Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4) Processadores
AMD Ryzen ™ séries 8000 para desktop
Slot M.2_1 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)
Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4/x2)**
Chipset AMD X870
Slot M.2_3 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)
4 x SATA Portas de 6 Gb/s
2 portas USB4® ( 40 Gbps) compartilham largura de banda com o slot M.2_2. O slot M.2_2 será desabilitado quando qualquer uma das duas portas USB4® ( 40 Gbps) estiver em execução. Você pode acessar o BIOS para ajustar as configurações padrão conforme necessário.
O slot PCIEX16(G3) compartilha largura de banda com as portas SATA6G_3 e SATA6G_4. Ambas as portas SATA serão desabilitadas quando o slot PCIEX16(G3) estiver em execução. Você pode acessar o BIOS para ajustar as configurações padrão conforme necessário.
As especificações variam de acordo com o tipo de CPU.
RAID:
Tecnologia AMD RAIDXpert2*
Processadores Ryzen ™ série 9000: RAID 0/1/5/10 Processadores
Ryzen ™ série 8000: RAID 0/1 Processadores
Ryzen ™ série 7000: RAID 0/1/10
As especificações variam de acordo com o tipo de CPU.
Rede:
1 x Realtek 2,5 Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth:
Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)
Suporta banda de frequência de 2,4/5/6 GHz**
Suporta largura de banda Wi-Fi 7 de 160 MHz, taxa de transferência de até 2,9 Gbps.
Bluetooth ® v5.4
Os recursos de Wi-Fi podem variar dependendo do sistema operacional.
Para o Windows 11, o Wi-Fi 7 exigirá a versão 24H2 ou posterior para funções completas, o Windows 11 21H2/22H2/23H2 suporta apenas Wi-Fi 6E.
Para o Windows 10, apenas o Wi-Fi 6 é suportado.
** A banda de frequência de 6 GHz e a regulamentação da largura de banda do Wi-Fi podem variar entre os países.
*** A versão do Bluetooth ® pode variar, consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.
USB:
USB traseiro (total de 10 portas)
2 portas USB4 ® (40 Gbps) (2 USB Tipo C ® )
1 porta USB 10 Gbps (1 Tipo A)
3 portas USB 5 Gbps (3 Tipo A)
4 portas USB 2.0 (4 Tipo A)
USB frontal (total de 7 portas)
1 conector USB 20 Gbps (suporta USB Tipo C ® )
1 conector USB 5 Gbps suporta 2 portas USB 5 Gbps adicionais
2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais * Saída de alimentação
USB Tipo C ® : máx. 5 V/3 A
Áudio:
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
Suporta: detecção de conector, multitransmissão, redefinição de conector no painel frontal
Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
Blindagem de áudio
Capacitores de áudio premium
Camadas de PCB de áudio dedicadas
Um chassi com um módulo de áudio HD no painel frontal é necessário para oferecer suporte à saída de áudio 7.1 Surround Sound.

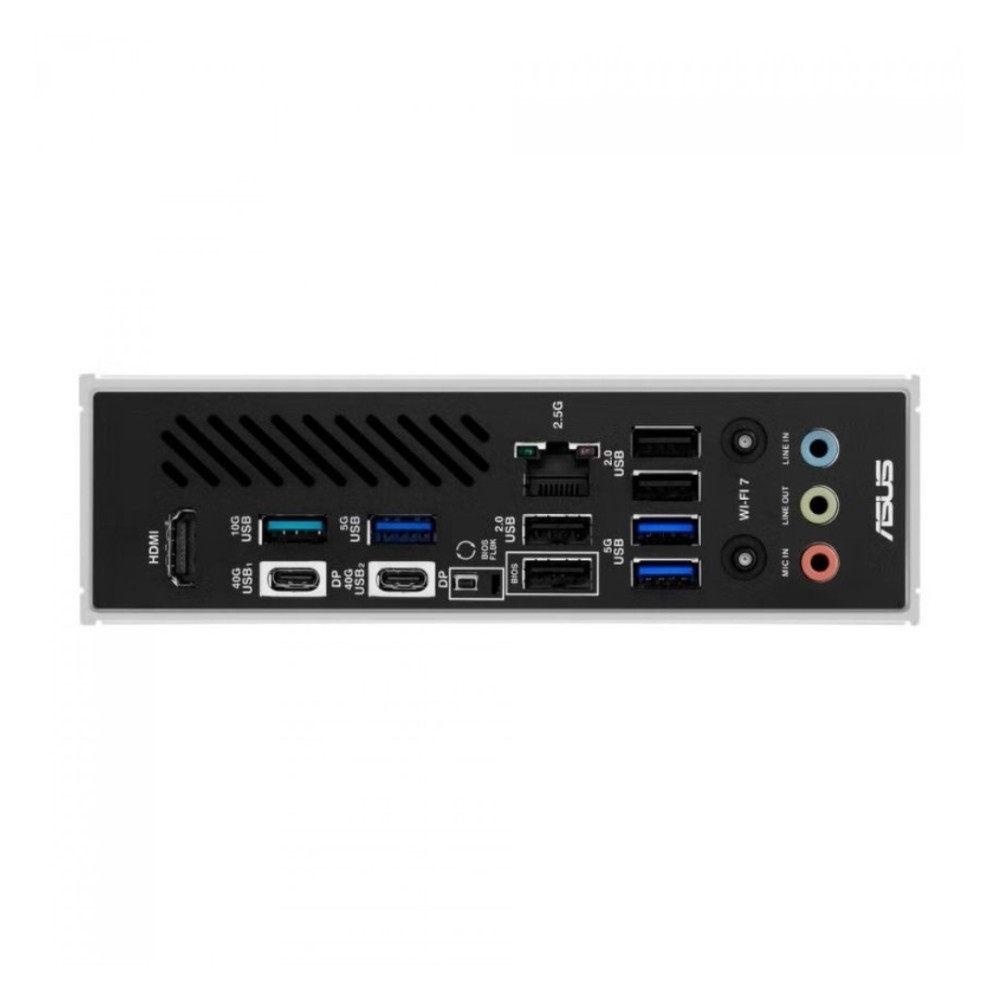

Portas I/O no painel Traseiro:
2 portas USB4 ® (40 Gbps) (2 portas USB Tipo C )
1 porta USB 10 Gbps (1 porta Tipo A)
3 portas USB 5 Gbps (3 portas Tipo A)
4 portas USB 2.0 (4 portas Tipo A) 1 porta
HDMI ™
1 módulo Wi-Fi
1 porta Ethernet Realtek 2,5 Gb
3 conectores de áudio
1 botão BIOS FlashBack
Painel Interno:
Relacionado a ventilador e resfriamento
1 x conector de ventilador de CPU de 4 pinos
1 x conector de ventilador OPT de CPU
de 4 pinos 1 x conector de bomba AIO de 4
pinos 4 x conectores de ventilador de chassi de 4 pinos
Relacionado a energia
1 x conector de alimentação principal de 24 pinos
2 x conectores de alimentação de CPU de +12 V de 8 pinos
Relacionado a armazenamento
3 x slots M.2 (chave M)
4 x portas SATA 6 Gb/s
USB
1 x conector USB 20 Gbps (suporta USB Tipo C ® )
1 x conector USB 5 Gbps suporta 2 portas USB 5 Gbps adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 x conectores RGB Gen 2 endereçáveis
??1 x conector Clear CMOS
1 x conector de intrusão de chassi
1 x cabeçalho de porta COM
1 x cabeçalho de áudio do painel frontal (F_AUDIO)
1 x cabeçalho de saída S/PDIF
1 x cabeçalho SPI TPM (14-1 pino)
1 x Cabeçalho do painel do sistema de 10-1 pinos
Recursos Especiais:
ASUS 5X PROTECTION III
DIGI+ VRM (- Design de energia digital com DrMOS)
LANGuard
Proteção contra sobretensão
SafeSlot
E/S traseira de aço inoxidável
ASUS Q-Design
Slot PCIe Q-Release
Q-Antenna
Q-Dashboard
Q-DIMM
Núcleo Q-LED
Q-Slot
ASUS Thermal Solution
Dissipador de calor M.2 flexível
Design de dissipador de calor VRM
ASUS EZ DIY - Botão
BIOS FlashBack ™ - LED
BIOS FlashBack ™
ProCool
Escudo de E/S pré-montado
SafeSlot
Aura Sync
Conectores RGB Gen 2 endereçáveis
Recursos de Software:
Software exclusivo ASUS
Armoury Crate
Aura Creator
Aura Sync
Fan Xpert 4 com resfriamento AI II
ASUS AI Advisor
ASUS DriverHub
ASUS GlideX
TurboV Core
ASUS CPU-Z
Norton 360 Deluxe (teste gratuito de 60 dias)
WinRAR (teste gratuito de 40 dias)
UEFI BIOS
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode
ASUS MyHotkey
BIOS:
ROM Flash de 256 Mb, BIOS UEFI AMI
Gerenciamento:
WOL por PME, PXE
Acessórios:
Cabos
2 cabos SATA 6Gb/s
Diversos

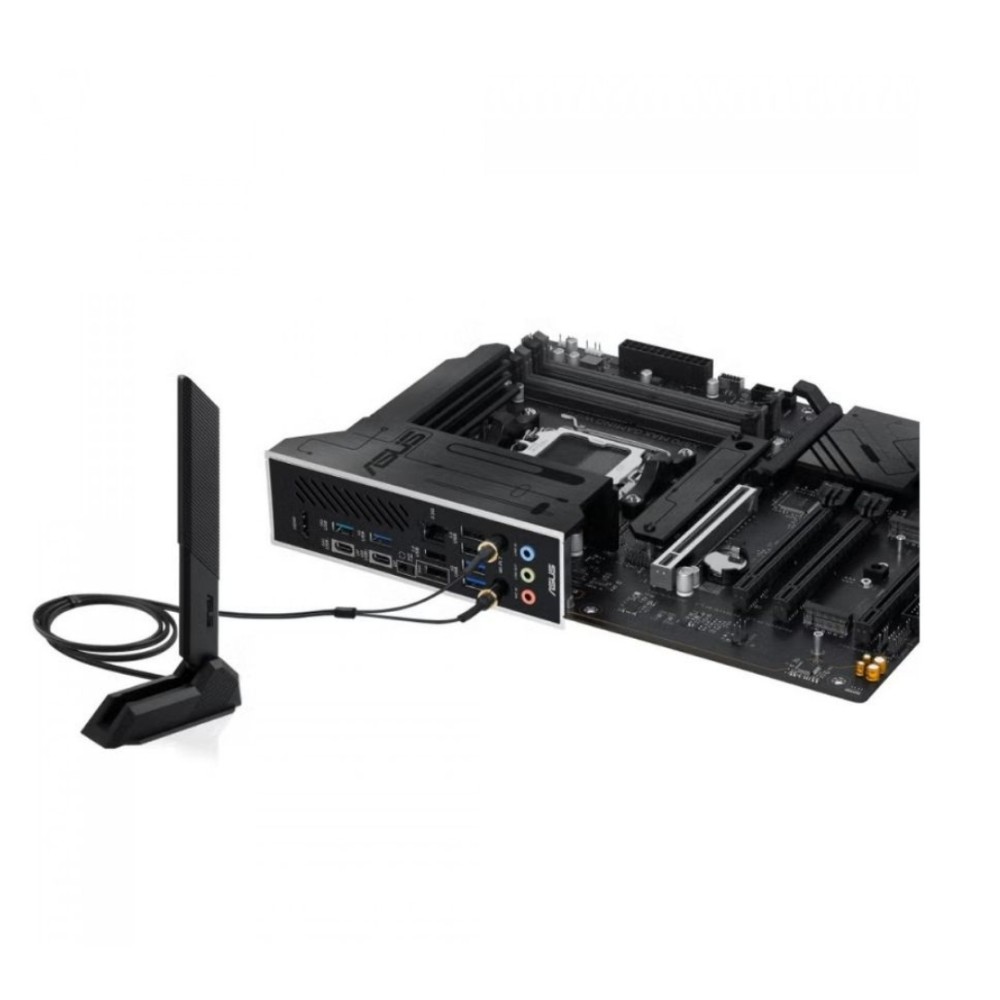

1 antena ASUS WiFi Q
1 pacote de borracha M.2
1 pacote de parafusos para SSD M.2
Documentação
1 guia de início rápido
Formato:
Fator de forma ATX
12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)
