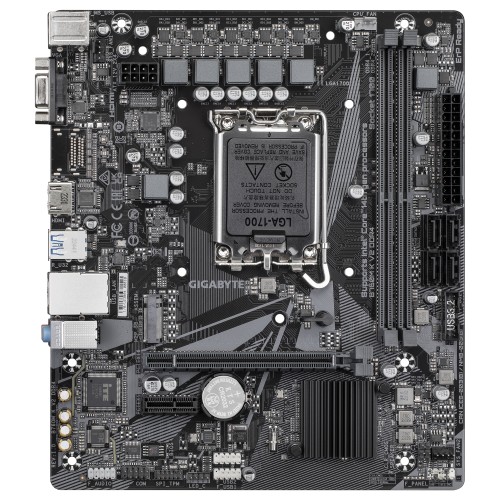

A Gigabyte B760M K V2 DDR4 é uma placa-mãe Micro ATX equipada com chipset Intel B760 e soquete LGA1700, compatível com processadores Intel Core de 14ª, 13ª e 12ª geração, além de Pentium Gold e Celeron. Possui 2 slots DDR4 em arquitetura Dual Channel, com suporte a até 64 GB de memória e frequências de 3200, 3000, 2933, 2666, 2400 e 2133 MT/s, além de suporte a módulos XMP. Para expansão, conta com 1 slot PCI Express 4.0 x16 e 1 slot PCI Express 3.0 x1. O armazenamento inclui 1 conector M.2 Socket 3 para SSD NVMe PCIe 3.0 x4/x2 e 4 portas SATA 6 Gb/s, com suporte a RAID 0, 1, 5 e 10 para dispositivos SATA. Possui vídeo integrado com 1 saída D-Sub com resolução de até 1920 x 1200 a 60 Hz e 1 HDMI com resolução de até 4096 x 2160 a 60 Hz, além de HDMI 2.1 e HDCP 2.3. Conta com áudio Realtek de alta definição de até 7.1 canais, capacitores de áudio de alta qualidade e Audio Noise Guard, rede Realtek Gigabit Ethernet com gerenciamento de largura de banda, 2 portas USB 3.2 Gen 1 e 4 portas USB 2.0/1.1 no painel traseiro, além de conectores USB internos. O sistema de alimentação utiliza design VRM digital híbrido de 4+1+1 fases com MOSFETs de baixo RDS(on), conectores de alimentação de pinos sólidos e recursos Smart Fan 6, com 3 conectores PWM/DC para ventoinhas ou bomba de refrigeração, 4 sensores internos de temperatura e função Fan Stop. A placa possui ainda BIOS UEFI de 128 Mbit, Q-Flash, suporte ao GIGABYTE Control Center, resistores com proteção anticorrosão por enxofre e dimensões de 22,3 x 19,3 cm.
FICHA TÉCNICA
Marca: GIGABYTE
Modelo: B760M K V2 DDR4
Especificações
Processador
Soquete: LGA1700
Processadores compatíveis: Intel® Core™ de 14ª, 13ª e 12ª geração, Pentium® Gold e Celeron®
Cache L3: Varia de acordo com o processador
Chipset
Chipset: Intel® B760 Express
Memória
Tipo de memória: DDR4
Frequências de memória: DDR4 3200/3000/2933/2666/2400/2133 MT/s
Slots de memória: 2 x DDR4 DIMM
Capacidade máxima de memória: Até 64 GB
Capacidade máxima por módulo: 32 GB
Arquitetura de memória: Dois canais
Memória ECC: Suporte a módulos ECC sem buffer 1Rx8/2Rx8, operando em modo não ECC
Memória não ECC: Suporte a módulos sem buffer 1Rx8/2Rx8/1Rx16
Perfil de memória: Suporte a módulos de memória Extreme Memory Profile (XMP)
Observação sobre memória: A configuração do processador e da memória pode afetar os tipos de memória suportados, a taxa de dados e o número de módulos DRAM. Consulte a lista de suporte de memória da GIGABYTE para obter mais informações.
Gráficos integrados
Processador gráfico integrado: Suporte a Intel® HD Graphics
Saída D-Sub: 1 x D-Sub
Resolução máxima D-Sub: 1920 x 1200 a 60 Hz
Saída HDMI: 1 x HDMI
Resolução máxima HDMI: 4096 x 2160 a 60 Hz
Versão HDMI: HDMI 2.1
Proteção HDCP: HDCP 2.3
Compatibilidade HDMI: Suporte a portas compatíveis com HDMI 2.1 TMDS nativo
Observação sobre gráficos: As especificações gráficas podem variar dependendo do suporte do processador.
Áudio
Codec de áudio: Realtek® Audio CODEC
Tipo de áudio: Áudio de alta definição
Canais de áudio: 2/4/5.1/7.1 canais
Configuração de áudio: A funcionalidade de um conector de áudio pode ser alterada utilizando o software de áudio
Configuração de áudio de 7.1 canais: Disponível por meio das configurações do software de áudio
Rede
Controlador de rede: Realtek® GbE LAN
Velocidades de rede: 1 Gbps/100 Mbps/10 Mbps
Gerenciamento de largura de banda: Sim
Slots de expansão
Slot PCI Express x16: 1 x PCI Express x16
Interface do slot PCI Express x16: PCIe 4.0
Modo do slot PCI Express x16: x16
Conexão do slot PCI Express x16: Processador
Slot PCI Express x1: 1 x PCI Express x1
Interface do slot PCI Express x1: PCIe 3.0
Modo do slot PCI Express x1: x1
Conexão do slot PCI Express x1: Chipset
Armazenamento
Conector M.2: 1 x M.2
Tipo de conector M.2: Soquete 3, chave M
Formatos M.2: 2280/2260
Interface M.2: PCIe 3.0 x4/x2
Compatibilidade M.2: SSD PCIe 3.0 x4/x2
Conectores SATA: 4 x SATA 6 Gb/s
RAID: RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB
USB 3.2 Gen 1: 4 portas
USB 3.2 Gen 1 traseiro: 2 portas
USB 3.2 Gen 1 interno: 2 portas disponíveis por meio do conector USB interno
USB 2.0/1.1 traseiro: 4 portas
USB 2.0/1.1 interno: 4 portas disponíveis por meio dos conectores USB internos
Conectores internos
Conector de alimentação principal: 1 x ATX de 24 pinos
Conector de alimentação do processador: 1 x ATX 12V de 8 pinos
Conector da ventoinha do processador: 1
Conectores de ventoinhas do sistema: 2
Conector M.2: 1 x soquete 3
Conectores SATA: 4 x SATA 6 Gb/s
Conector RGB LED: 1
Conector do painel frontal: 1
Conector de áudio do painel frontal: 1
Conector de alto-falante: 1
Conector USB 3.2 Gen 1: 1
Conectores USB 2.0/1.1: 2
Conector TPM: 1, compatível exclusivamente com os módulos GC-TPM2.0 SPI, GC-TPM2.0 SPI 2.0 e GC-TPM2.0 SPI V2
Conector de porta serial: 1
Jumper Clear CMOS: 1
Conector de intrusão do gabinete: 1
Painel traseiro
Conector PS/2: 1 para teclado ou mouse
D-Sub: 1 porta
HDMI: 1 porta
USB 3.2 Gen 1: 2 portas
USB 2.0/1.1: 4 portas
RJ-45: 1 porta
Áudio: 3 conectores
Controlador de entrada e saída
Controlador: Chip controlador I/O iTE®
Monitoramento de hardware
Detecção de tensão: Sim
Detecção de temperatura: Sim
Detecção da velocidade da ventoinha: Sim
Detecção do fluxo de refrigeração líquida: Sim
Aviso de falha da ventoinha: Sim
Controle da velocidade da ventoinha: Sim
Observação sobre o controle da ventoinha: A compatibilidade da função de controle da velocidade da ventoinha depende da ventoinha instalada.
BIOS
Memória Flash: 1 x 128 Mbit
Tipo de BIOS: AMI UEFI BIOS licenciada
Compatibilidade BIOS: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Alimentação
Design de alimentação: 4+1+1 fases híbridas digitais
MOSFET: MOSFETs de baixo RDS(on) de 50 A
Capacitores: Capacitores sólidos
Conector de alimentação da CPU: 8 pinos com pinos sólidos
PCB: Preparado para PCIe 4.0
Refrigeração
Tecnologia de refrigeração: Smart Fan 6
Conectores de ventoinha: 3 conectores PWM/DC
Sensores internos de temperatura: 4
Compatibilidade das ventoinhas: PWM e DC
Compatibilidade com bomba de refrigeração líquida: Sim
Potência máxima por conector: 24 W (12 V x 2 A)
Proteção contra sobrecorrente: Sim
Pontos de controle de temperatura e velocidade: Até 7
Modo de curva: Inclinação e degrau
Parada da ventoinha: FAN STOP
Controle manual: Sim
Ajuste EZ: 4 pontos de temperatura e velocidade da ventoinha
Perfil da curva da ventoinha: Pode ser salvo na ROM da BIOS e mantido após a atualização da BIOS
PCI Express
Tecnologia: PCIe 4.0
Slot PCI Express x16: 1
Interface do slot: PCIe 4.0 x16
PCB: Preparado para PCIe 4.0
Perda de sinal: Reduzida pelo PCB preparado para PCIe 4.0
Slot reforçado: PCIe 4.0 x16 reforçado
Memória e XMP
Suporte XMP: Sim
Capacidade máxima por módulo: 32 GB
Capacidade máxima total: 64 GB
Arquitetura: Dois canais
Ultra Durable
Conectores de alimentação com pinos sólidos: Sim
Área de contato: Maior área de contato para eletricidade
Quantidade de metal: Maior quantidade de metal para suportar maior potência e calor gerado
Durabilidade: Maior durabilidade e vida útil prolongada
Proteção antissulfuração: Design de resistores antissulfuração
Áudio de alta qualidade
Capacitores de áudio: Capacitores de áudio de alta qualidade
Qualidade de áudio: Áudio de alta resolução e alta fidelidade
Proteção contra ruído: Audio Noise Guard
Software
GIGABYTE Control Center: Suporte
Q-Flash: Suporte
GIGABYTE APP Center: Suporte
EasyTune™: Suporte
Visualizador de informações do sistema: Suporte
Norton® Internet Security: Versão OEM
Gerenciamento de largura de banda LAN: Software de gerenciamento
Otimização de núcleos híbridos
Tecnologia: Otimização de núcleos híbridos
Perfis de CPU: Perfis de atualização da CPU disponíveis na BIOS
Desativação dos E-Cores: Sim
Redução de consumo do pacote da CPU: Até 20%
Redução de temperatura da CPU: Até 5 °C
Desempenho máximo: Ativação de todos os P-Cores e E-Cores
Desempenho multicore: Maximização do desempenho multicore
Sistema operacional
Sistema operacional compatível: Windows 11 64 bits
Sistema operacional compatível: Windows 10 64 bits
Formato
Formato: Micro ATX
Dimensões: 22,3 cm x 19,3 cm
